Einführung in Kran- und Hochleistungshydraulikzylinder

Hydraulische Zylinder sind wichtige mechanische Aktuatoren, die unter Druck stehende hydraulische Flüssigkeit verwenden, um eine lineare Kraft und Bewegung zu erzeugen. Sie spielen eine z. Diese Komponenten sind besonders wichtig in Anwendungen, bei denen eine hohe Kraft und eine präzise Bewegung erforderlich sind, z.

In Kransystemen und Hochleistungsumgebungen wirkt sich die Leistung und Zuverlässigkeit von hydraulischen Zylindern direkt auf die betriebliche Effizienz und Sicherheit aus. Der rechte hydraulische Zylinder kann die Wirksamkeit eines Systems unter extremen Arbeitsbedingungen bestimmen, von der Anheben massiver Lasten bis hin zur Stabilisierung von Strukturelementen. Die Auswahl eines geeigneten Zylinders ist nicht nur eine Frage der Übereinstimmungsspezifikationen, sondern beinhaltet die Bewertung von Faktoren wie Druckkapazität, Lastanforderungen, Schlaganfalllänge, Montagekonfiguration und Umweltbelastung.

Dieser Artikel bietet einen detaillierten Überblick über hydraulische Zylinder und konzentriert sich auf ihre Anwendung in Kranen und Hochleistungsmaschinen. Es untersucht auch verschiedene Zylindertypen, deren Konstruktion und Funktionalität, wichtige Auswahlkriterien, Wartungsstrategien und aufkommende Technologien, die die Zukunft der hydraulischen Betätigung prägen.

Hydraulikzylinder verstehen

Hydraulische Zylinder sind mechanische Geräte, die durch die Verwendung inkompressibler hydraulischer Flüssigkeit lineare Bewegung und Kraft erzeugen. Sie sind ein wesentlicher Bestandteil von hydraulischen Systemen, die für Industrie-, Bau- und Mobilgeräte eingesetzt werden.

Was ist ein hydraulischer Zylinder?

Im Kern besteht ein hydraulischer Zylinder aus einem zylindrischen Fass, einem mit einer Stange verbundenen Kolben und Endkappen. Die grundlegende Funktion besteht darin, Flüssigkeit auf einer Seite des Kolbens unter Druck zu setzen, um Bewegung in der Stange zu erzeugen. Der Druck des Fluids erzwingt den Kolben, um sich zu erweitern oder zurückzuziehen, wodurch lineare Bewegungen erzeugt werden.

Grundprinzipien des Betriebs

Hydraulische Zylinder funktionieren basierend auf dem Pascal -Gesetz, in dem festgestellt wird, dass der Druck auf eine begrenzte Flüssigkeit gleich in alle Richtungen übertragen wird. Wenn die Hydraulikflüssigkeit in eine Seite des Zylinders gepumpt wird, bewegt sich der Druck der Kolben. Die erzeugte Kraft hängt vom Flüssigkeitsdruck und der Oberfläche des Kolbens ab.

Schlüsselkomponenten eines Hydraulikzylinders

• Zylinderlauf : Beherbergt den Kolben und behält die Druckflüssigkeit bei.
• Kolben- und Kolbenstange : Umwandelt den Fluiddruck in mechanische Bewegung.
• Endkappen : Versiegeln Sie beide Enden des Laufs und stützen Sie den Stab und den Flüssigkeitsfluss.
• Dichtungen und Dichtungen : Verhindern Sie interne und externe Leckagen.
• Ports : Lassen Sie die Hydraulikflüssigkeit den Zylinder eingeben und verlassen.

Arten von hydraulischen Zylindern

Hydraulische Zylinder sind in mehreren Designs erhältlich, die jeweils für bestimmte Betriebsbedürfnisse und mechanische Konfigurationen geeignet sind. Die Auswahl des Zylindertyps wirkt sich auf die Gesamtleistung, Effizienz und Lebensdauer des Systems aus. Im Folgenden finden Sie die häufigsten Typen, die in Kran- und Hochleistungsmaschinenanwendungen verwendet werden.

Einzelne Schauspielzylinder

Beschreibung und Funktion:
Einzelne Schauspielzylinder sind so ausgelegt, dass sie nur eine Kraft in eine Richtung anwenden - typischerweise. Hydraulische Flüssigkeit tritt durch einen einzelnen Port ein und drückt den Kolben nach außen. Der Rückschlag wird normalerweise durch eine externe Kraft wie die Schwerkraft oder eine Feder erreicht.

Vorteile:

• Einfaches Design und niedrigere Kosten
• Weniger Komponenten führen zu einer einfacheren Wartung
• Gut geeignet für vertikale Operationen wie Heben

Nachteile:

• Beschränkt auf eine Einrichtungstruppe
• Externe Rückkehrkraft benötigt
• Weniger Kontrolle über die Rückzugsbewegung

Typische Anwendungen:

• Plattformen anheben
• Müllkippe LKW -Betten
• Drücken von Geräten mit Schwerkraft-unterstützter Rendite

Doppelte Schauspielzylinder

Beschreibung und Funktion:
Double -Schauspielzylinder verwenden den hydraulischen Druck, um den Kolben in beide Richtungen zu bewegen - Extension und Rückzug. Zwei Ports steuern Flüssigkeitsfluss auf beiden Seiten des Kolbens.

Vorteile:

• Bietet Kraft in beide Richtungen
• Größere Kontrolle über die Bewegung
• Geeignet für horizontale und vertikale Anwendungen

Nachteile:

• Komplexer als einzelne Schauspielzylinder
• Etwas höhere Kosten
• Erfordert genauere Steuerungssysteme

Typische Anwendungen:

• Mobile Kranbooms
• Bauausrüstung
• Industriepressen und Klemmsysteme

Teleskopzylinder

Beschreibung und Funktion:
Teleskope Zylinder verfügen über mehrere verschachtelte Stadien oder Ärmel, die sich nacheinander erweitern. Dieses Design ermöglicht einen längeren Schlaganfall innerhalb einer kompakten, zurückgezogenen Länge.

Vorteile:

• Platzeffizient mit verlängerter Reichweite
• Ideal für Anwendungen, die eine lange Erweiterung benötigen
• Bietet hohe Hebefähigkeiten

Nachteile:

• Komplexere Konstruktion
• Höhere Reparaturkosten und Wartung
• Anfällig für Verschleiß, wenn nicht richtig gewartet

Typische Anwendungen:

• LKW-montierte Krane
• Luftaufzugsplattformen
• Landwirtschaftliche Anhänger und Dump -Körper

Geschweißte Zylinder

Beschreibung und Funktion:
Schweißzylindern sind ihre Endkappen direkt am Zylinderlauf geschweißt und bilden ein kompaktes und langlebiges Design. Diese werden in der Regel für anspruchsvolle Anwendungen aufgrund ihrer Stärke und des niedrigen Profils verwendet.

Vorteile:

• Starke, versiegelte Struktur
• Kompakt und platzsparend
• Geeignet für Hochdruckumgebungen

Nachteile:

• Schwer zu untermauerten Wartung zu zerlegen
• Nicht ideal für häufig gewartete Systeme

Typische Anwendungen:

• Erdbewegungsmaschinerie
• Hochleistungskrane
• Industrielader und kompakte Geräte

Stangenzylindern abgeben

Beschreibung und Funktion:
Stangenstangenzylinder verwenden externe Gewindestangen, um die Endkappen an Ort und Stelle zu halten, wodurch sie leichter zu bedienen und zerlegt werden können.

Vorteile:

• Einfache Wartung und Teilersatz
• Standardisierte Komponenten
• Häufig verfügbar und kostengünstig

Nachteile:

• Weniger robust für extremdienstfreie Operationen
• Sperrig aufgrund von Streckenstangen
• Potential für die Lockerung von Stäbchen in Hochvibrationseinstellungen

Typische Anwendungen:

• Fabrikautomatisierungssysteme
• Materialhandhabungsausrüstung
• Leichte Industriemaschinen

Jede Art von Hydraulikzylinder weist einzigartige strukturelle Merkmale und Leistungsmerkmale auf. Die Auswahl der richtigen Auswahl hängt von anwendungsspezifischen Faktoren wie Kraftrichtung, Platzeinschränkungen, Lastanforderungen und Wartungsaufzugsfunktionen ab.

Kranhydraulikzylinder : Spezifische Anwendungen

Hydraulikzylinder sind für die Funktionalität von Kranen wesentlich und bieten die notwendige Kraft und Kontrolle für das Anheben, Absenken, Ausdehnen und Drehen schwerer Lasten. Diese Zylinder sind so konstruiert, dass sie hohen Drücken, sich wiederholenden Bewegungen und unterschiedlichen Umgebungsbedingungen standhalten. Abhängig vom Kran- und Anwendungsfall sind hydraulische Zylinder auf die spezifischen mechanischen und Sicherheitsanforderungen zugeschnitten.

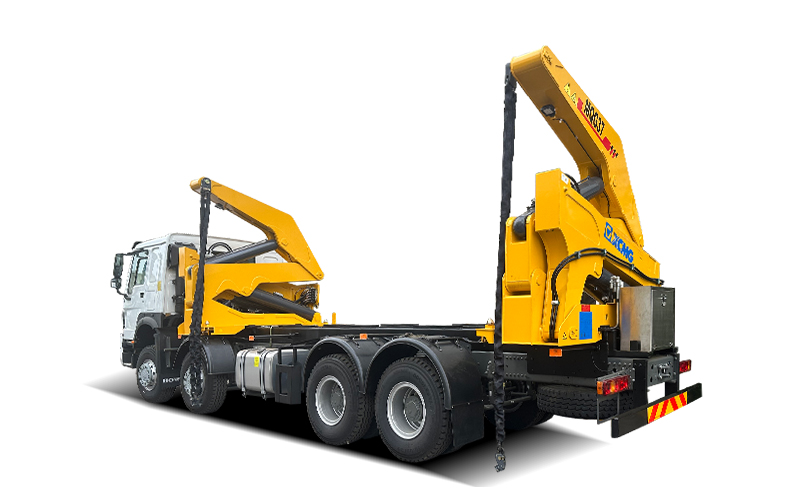

Verwendung in mobilen Kranen

Mobile Krane, die oft auf Lastwagen oder Crawler -Basen montiert sind, verlassen sich stark auf hydraulische Zylinder für Boom -Artikulation, Teleskope, Auslegereinsatz und Lasthebung. Diese Zylinder müssen unter dynamischen Belastungen und unterschiedlichen Winkeln arbeiten, während sie eine genaue Kontrolle beibehalten.

Schlüsselmerkmale:

• Hochfeste Materialien zur Unterstützung des schweren Hebens
• Kompakte Hochdruckzylinder für die Auslegerverlängerung
• Teleskopzylinder, um eine längere Reichweite in kompakter Form zu bieten

Bewerbungsbereiche:

• Teleskopboombewegung
• Auslegerweiterung und Rückzug
• Stabilisierungssysteme

Verwendung in Overhead -Kranen

Overhead -Krane, die in der Regel in Industrie- und Fertigungsanlagen eingesetzt werden, verwenden hydraulische Zylinder zum Heben und Trolleybewegungen, insbesondere in Konstruktionen, bei denen Elektromotoren ergänzt oder durch hydraulische Laufwerke ersetzt werden.

Schlüsselmerkmale:

• Glatte und wiederholbare Bewegungsregelung
• Kompaktgeschweißte Zylinder, um Platz zu sparen
• Verbesserte Sicherheits- und ausfallsichere Verriegelungsmechanismen

Bewerbungsbereiche:

• Vertikale Hebezeuger
• Betätigung der Brücke und Trolley
• Bremsbrems- oder Lasthaltefunktionen

Verwendung in Baukranen

Baukrane, einschließlich Turmkraniche und Rundstrainkräne, stehen hohe strukturelle Belastungen gegenüber und arbeiten häufig unter harten Außenbedingungen. Hydraulische Zylinder, die in diesen Kranen verwendet werden, müssen eine hohe Tragfähigkeit, Haltbarkeit und Korrosionsbeständigkeit liefern.

Schlüsselmerkmale:

• Korrosionsbeständige Beschichtungen für den Gebrauch im Freien
• Hochleistungskonstruktion für den hohen Zyklusbetrieb
• Dichtungen und Scheibenwischer, die für schmutzige oder abrasive Umgebungen entwickelt wurden

Bewerbungsbereiche:

• RUFF- und Slwing -Mechanismen
• Teleskopen -Auslegerabschnitte
• Lasthandhabungs- und Positionierungssysteme

Konstruktionsüberlegungen für Kranzylinder

Bei der Gestaltung oder Auswahl hydraulischer Zylinder für Krananwendungen werden die folgenden Faktoren in der Regel priorisiert:

• Tragfähigkeit: Kräne verarbeiten oft dynamische und schwankende Lasten. Zylinder müssen sowohl statische als auch Stoßbelastungen standhalten.
• Präzisionskontrolle: Eine reibungslose und genaue Kontrolle ist für die Sicherheit während des Hebens und Positionierens von entscheidender Bedeutung.
• Sicherheitsanforderungen: Eingebaute Verriegelungsventile, Druckentlastungsgeräte und redundante Systeme helfen, Unfälle zu verhindern.
• Umweltwiderstand: Außenkrane erfordern Schutz vor Feuchtigkeit, Staub, UV -Exposition und Temperaturschwankungen.
• Wartungsfähigkeit: Bei mobilen Operationen ist die Fähigkeit, Zylinder ohne signifikante Ausfallzeiten zu inspizieren und zu warten, von wesentlicher Bedeutung.

Hydraulikzylinder in Kranen sind mehr als nur Aktuatoren-sie sind sicherheitskritische Komponenten, die sowohl zur Effizienz als auch zur Zuverlässigkeit von Hebesystemen beitragen.

Hochleistungshydraulikzylinder: Spezifische Anwendungen

Hochleistungshydraulische Zylinder werden für anspruchsvolle Aufgaben entwickelt, die extreme Kraft, hohen Druck und kontinuierlicher Betrieb beinhalten. Diese Zylinder sind kritische Komponenten in Branchen wie Bau, Bergbau und schwere Fertigung, in denen die Leistung und Zuverlässigkeit von Geräten von größter Bedeutung sind. Ihre robusten Konstruktion und spezialisierten Designmerkmale ermöglichen es ihnen, in rauen Arbeitsbedingungen und hohen Belastungsumgebungen effektiv zu funktionieren.

Verwendung in erdbewegten Geräten

Erdbewegungsmaschinen wie Bagger, Bulldozer und Radlader hängen von hydraulischen Zylindern zum Graben, Heben, Schieben und Lenkbetrieb ab. Diese Anwendungen erfordern Zylinder mit hoher Ausgangskraft, Abriebfestigkeit und langer Lebensdauer.

Schlüsselrollen:

• Arm-, Ausleger- und Eimer -Artikulation in Bagger
• Blattlift und Neigung in Bulldozern
• Lenkung und Eimerkontrolle in Ladern

Entwurfsanforderungen:

• Verhärtete Oberflächen, um Schmutz und Aufprall zu widerstehen
• Schwerwandes Fässer, um hohe interne Drucke zu bewältigen
• Zuverlässige Dichtungen zur Verhinderung von Kontaminationen

Verwendung in Bergbaugeräten

Bergbauoperationen umfassen groß angelegte, hochwirksame Maschinen wie Felsbärte, Bohrstangen und Transportlastwagen. Die in diesen Maschinen verwendeten hydraulischen Zylinder müssen unter anhaltenden hohen Belastungen arbeiten, Korrosion widerstehen und abrasive Materialbelastungen standhalten.

Schlüsselrollen:

• Bohren und langweilige Operationen
• Federungssysteme in Transportwagen
• Rock-Breaking- und Quetschausrüstung

Entwurfsanforderungen:

• Hochdruckwerte für tiefe Bohrungen
• Korrosionsbeständige Beschichtungen zur chemischen Exposition
• Extrempflichte Dichtungen zum Umgang mit Schleifstaub

Verwendung in Industriepressen

Hydraulische Pressen, die bei der Herstellung, der Metallbildung und dem Recycling verwendet werden, hängen auf hydraulischen Zylindern ab, um immensen Druck für die Formung oder Komprimierung von Materialien aufzutragen. Diese Zylinder müssen präzise, konsistente Kraft über lange Dienstzyklen liefern.

Schlüsselrollen:

• Schmiedens- und Stempelanwendungen
• Materialverdichtung in Recyclingsystemen
• Komponentenbildung und Sterbe drücken

Entwurfsanforderungen:

• Präzisionsgrundstäbe zur reibungslosen Betätigung
• Verstärkte Endkappen und Lager für Stabilität
• Temperaturresistente Dichtungen für erhitzte Umgebungen

Konstruktionsüberlegungen für Hochleistungszylinder

Die Auswahl oder Entwerfen von Hochleistungshydraulikzylindern erfordert Aufmerksamkeit auf Leistung, Haltbarkeit und Sicherheitsfaktoren:

• Druckkapazität: Muss anhaltenden und maximalen Drücken ohne Verformung oder Leckage standhalten.
• Zyklusleben: Hochfrequenzbetriebsbedarfszylinder für langfristige Haltbarkeit und minimale Verschleiß.
• Materialauswahl: Legierungsstahl, Wärmebehandlung und Oberflächenhärtung werden häufig verwendet, um die Festigkeit und Langlebigkeit zu verbessern.
• Siegeltechnologie: Fortgeschrittene Versiegelungssysteme verhindern interne und externe Leckagen und verarbeiten Hochgeschwindigkeitsbewegungen.
• Montagekonfiguration: Der Montagestil muss schwere Lasten unterstützen und einen stabilen Betrieb unter hoher Kraft ermöglichen.

Hochleistungshydraulische Zylinder sind die treibende Kraft hinter der Kraft und Präzision von groß angelegten Geräten. Ihre Rolle ist von zentraler Bedeutung, um den reibungslosen Betrieb, die maximale Leistung und die Sicherheit des Bedieners in einigen der weltweit herausforderndsten industriellen Umgebungen zu gewährleisten.

Schlüsselüberlegungen bei der Auswahl a Hydraulikzylinder

Die Auswahl des rechten hydraulischen Zylinders ist für die Erzielung der zuverlässigen Leistung, die Minimierung der Ausfallzeiten und die Gewährleistung der Systemsicherheit von wesentlicher Bedeutung. Unabhängig davon, ob der Zylinder in einem Kran, einer Bergbaumaschine oder einer Industriepresse verwendet wird, müssen mehrere technische und Umweltfaktoren bewertet werden, um den Zylinder mit seinen Anwendungsanforderungen zu entsprechen.

Belastungskapazität

Ermittlung der erforderlichen Belastungskapazität:
Die Belastungskapazität bezieht sich auf die maximale Kraft, die ein Hydraulikzylinder sicher ausüben kann. Dies hängt vom Kolbenbereich und des Systemdrucks ab. Die genaue Berechnung der Lastanforderungen, einschließlich statischer und dynamischer Belastungen, sorgt dafür, dass der Zylinder ohne Dehnungsverlagerung oder -ausfall funktionieren kann.

Sicherheitsfaktoren:
Ein ordnungsgemäßer Sicherheitsmarge - Type typisch 1,5- bis 2 -mal so erwartet - ist in das Design eingebaut, um unerwartete Stress, Schockbelastungen und Müdigkeit im Laufe der Zeit auszugleichen. Die Unterschätzung der Lastanforderungen kann zu vorzeitiger Verschleiß oder katastrophalen Versagen führen.

Betriebsdruck

Anpassung des Zylinders mit dem Systemdruck:
Hydraulische Systeme arbeiten je nach Maschinerie und Aufgabe in verschiedenen Druckbereichen. Gemeinsame industrielle Systeme reichen von 2.000 bis 5.000 psi, während spezielle Anwendungen dies übersteigen können. Zylinder müssen bewertet werden, um nicht nur den normalen Betriebsdruck, sondern auch den Druckspitzen standzuhalten.

Druckbewertungen und Sicherheitsmargen:
Hersteller listen in der Regel den maximalen Druck auf den Nennwert auf, einschließlich eingebauter Sicherheitsmargen. Es ist wichtig, dass alle Komponenten - Zylinder, Dichtungen, Armaturen - den festgelegten Druck ohne Leckage oder Platzen erledigen können.

Hublänge

Berechnung der notwendigen Schlaganfalllänge:
Die Hublänge ist die Entfernung, die der Kolbenstab aus vollständig zurückgezogen auf vollständig ausgedehnt ist. Dies muss sorgfältig berechnet werden, basierend auf dem von der Anwendung erforderlichen Bewegung. Übermäßig lange Striche in einem kompakten Design können eine Stangenfindung oder -instabilität verursachen.

Auswirkungen auf das Zylinderdesign:
Längere Striche erfordern möglicherweise Anleitungen oder Stangenstützen, um das Knicken zu verhindern. Teleskope Zylinder werden häufig verwendet, wenn Raumbeschränkungen die Fähigkeit einschränken, einen langen einstufigen Zylinder zu verwenden.

Montagestil

Verschiedene Montageoptionen:
Hydraulische Zylinder sind in mehreren Montagekonfigurationen erhältlich, darunter:

• Flanschhalterung: Bietet starre und feste Positionierung, geeignet für die Anwendung der geraden Kraft.
• Gellobrett: Ermöglicht eine Drehbewegung, ideal für Verknüpfungen oder wo Winkelbewegung erforderlich ist.
• Trunnion Mount: Geeignet für Anwendungen, die von Seite zu Seite Drehung oder komplexe Bewegungspfade benötigen.

Auswählen des entsprechenden Montagestils:
Die Wahl hängt vom Bewegungsmuster, der Lastrichtung und der Ausrichtung der Maschinenkomponenten ab. Die ordnungsgemäße Montage reduziert den Verschleiß und verhindert die Seitenbelastung, wodurch der Zylinder und seine Dichtungen beschädigt werden können.

Umweltfaktoren

Temperatur, Korrosion und andere Umweltüberlegungen:
Hydraulische Zylinder können unter extremen Bedingungen wie Gefriertemperaturen, hoher Hitze, Salzwasserumgebungen oder abrasivem Staub arbeiten. Diese Faktoren beeinflussen die Auswahl der Zylindermaterial, die Dichtungszusammensetzung und die Oberflächenbehandlungen.

Materialauswahl für harte Umgebungen:

• Edelstahl oder verchromte Stäbe: Korrosionsresistenz verbessern
• Nickel- oder Epoxidbeschichtungen: Vor chemischer Exposition schützen
• Hochtemperaturdicht: Aufrechterhalten der Leistung unter thermischem Stress beibehalten
• Rutenwischer und Schaber: Halten Sie die Trümmer aus den Zylinderinteralen fern

Die Auswahl des richtigen hydraulischen Zylinders beinhaltet mehr als nur die Abmessungen. Es erfordert eine umfassende Analyse der mechanischen Belastung, des Systemdrucks, der Umweltbelastung, des Bewegungsprofils und der operativen Sicherheit. Die Investition in einen gut spezifizierten Zylinder hilft, die Systemleistung zu verbessern, die Lebensdauer der Geräte zu verlängern und langfristige Betriebskosten zu senken.

Hydraulikzylinderwartung

Die ordnungsgemäße Wartung ist entscheidend, um die zuverlässige Leistung und die verlängerte Lebensdauer von Hydraulikzylinder zu gewährleisten, insbesondere in anspruchsvollen Umgebungen wie Baustellen, Herstellungsanlagen und Bergbaubetrieb. Ein gut gepflegter hydraulischer Zylinder verringert nicht nur das Versagensrisiko, sondern verbessert auch die Effizienz und senkt die Betriebskosten.

Regelmäßige Inspektionsverfahren

Routine visuelle und funktionelle Inspektionen helfen, frühe Anzeichen von Verschleiß oder Fehlfunktion zu erkennen. Gemeinsame Schecks umfassen:

• Versiegelungszustand: Suchen Sie nach Anzeichen von Leckagen, Rissen oder Verformungen um die Stangen- und Drüsendichtungen.
• Stangenoberfläche: Überprüfen Sie die Bewertung, Lochfraß oder Korrosion, die die Innenversiegelungen oder einen Kompromiss des Zylinderbetriebs beeinträchtigen können.
• Montagepunkte: Überprüfen Sie, ob Ausrichtungsprobleme, lose Bolzen oder Anzeichen von struktureller Belastung in den Montagebieten.
• Schlauchverbindungen: Stellen Sie sicher, dass die hydraulischen Linien eng und frei von Leckagen oder Abrieb sind.

Eine regelmäßige Inspektion sollte je nach Ausrüstungsnutzung einen definierten Zeitplan basieren, der auf Betriebszeiten oder Kalenderintervallen basiert.

Schmierung Best Practices

Obwohl die meisten hydraulischen Zylinder durch hydraulische Flüssigkeit selbst geschmiert sind, erfordern einige Komponenten-wie z.

• Verwenden Sie den Hersteller empfohlenen Fett: Inkompatible Schmiermittel können die Dichtungen beeinträchtigen oder die Leistung beeinflussen.
• Vor dem Schmieren sauber: Schmutz oder abrasive Partikel müssen vor dem Aufbringen von Fett aus Armaturen und Fugen entfernt werden.
• Vermeiden Sie eine Überleuchtung: Überschüssiges Fett kann Staub und Schmutz anziehen und Verschleiß beschleunigen, anstatt ihn zu verhindern.

Durch die Aufrechterhaltung der ordnungsgemäßen Schmierung minimiert die Reibung, verbessert die Bewegungsregelung und verhindert Metall zu Metallkontakt, der zu vorzeitigen Verschleiß führt.

Vorbeugende Wartungstipps

Die vorbeugende Wartung geht über reaktive Reparaturen hinaus, indem sie potenzielle Probleme behandeln, bevor sie zu einem Ausfall führen. Zu den besten Verfahren gehören:

• Flüssigkeit Sauberkeit: Kontaminierte Hydraulikflüssigkeit ist eine der Hauptursachen für das Zylinderversagen. Ersetzen Sie regelmäßig Filter und überprüfen Sie die Flüssigkeitsqualität.
• Versiegelungsersatzzyklen: Ersetzen Sie die Dichtungen während der geplanten Ausfallzeiten proaktiv, um ungeplante Ausfälle zu vermeiden.
• Ausrichtungsprüfungen: Eine Fehlausrichtung kann zu einer Seitenbelastung führen, was zu ungleichmäßigen Verschleiß an Stangen und Dichtungen führt.
• Schutzmaßnahmen: Installieren Sie den Stangenburge oder Schilde in Umgebungen, in denen Staub, Schlamm oder Schmutz vorherrschen.
• Umweltkontrollen: Verwenden Sie Heizgeräte, Kühler oder Isolierungen, wenn Sie in extremen Temperaturen arbeiten, um die Flüssigkeitsviskosität innerhalb optimaler Bereiche zu halten.

Ein vorbeugender Ansatz hält nicht nur hydraulische Systeme reibungslos läuft, sondern trägt auch zur Sicherheit der Betreiber und zur kostengünstigen Operationen bei.

Die konsequente Wartung ist die Grundlage für die Zuverlässigkeit des Hydrauliksystems. Durch die Festlegung eines klaren Wartungsplans, der Inspektionen, Schmierung und vorbeugende Maßnahmen umfasst, können die Eigentümer der Geräte die Lebensdauer von hydraulischen Zylindern erheblich verlängern und die Wahrscheinlichkeit ungeplanter Ausfallzeiten oder kostspieliger Fehler verringern.

Fehlerbehebung bei häufig hydraulischen Zylinderproblemen

Selbst bei ordnungsgemäßem Design und routinemäßiger Wartung können hydraulische Zylinder im Laufe der Zeit Leistungsprobleme auftreten. Das Erkennen von Frühwarnzeichen und das Verständnis ihrer Grundursachen hilft, zu verhindern, dass kleine Probleme zu kostspieligen Ausfällen eskalieren. Im Folgenden finden Sie einige der häufigsten hydraulischen Zylinderprobleme und wie sie effektiv angehen können.

Identifizieren gemeinsamer Probleme

1. Hydraulikflüssigkeitslecks:
Lecks um die Stange, die Anschlüsse oder die Dichtungen gehören zu den häufigsten Problemen. Diese können durch abgenutzte Dichtungen, Kratzer auf der Stange, unsachgemäße Installation oder übermäßiger Innendruck verursacht werden.

2. Langsamer oder ruckartiger Betrieb:
Zylinder, die sich unregelmäßig oder langsamer als gewöhnlich bewegen, können mit interner Leckage, eingeschlossener Luft, kontaminierten Flüssigkeiten oder beschädigten Dichtungen zu tun haben.

3. Zylinderdrift:
Wenn sich ein Zylinder ohne Input alleine aus erstreckt oder zurückzieht, ist dies häufig auf den internen Bypass (Flüssigkeit, der an der Kolbendichtung vorbeikommt), fehlerhaften Ventilen oder falschem Systemdruck zurückzuführen.

4. Überhitzung:
Übermäßige Wärmeerzeugung kann die Flüssigkeitsviskosität reduzieren und Dichtungen beschädigen. Zu den Ursachen gehören hoher Systemdruck, Überlastung oder schlechte Wärmeableitungen.

5. Verformung oder Bewertung von Stangen:
Eine gebogene oder bewertete Stange zeigt die Seitenbelastung, Fehlausrichtung oder Kontamination an. Dies kann zu Versiegelungsschäden, Lecks und eventuellem Zylinderversagen führen.

6. Externe Kontamination:
Schlamm, Staub oder Chemikalien auf der Staboberfläche können während des Rückzugs in den Zylinder gezogen werden, wobei der Innenteuer beschleunigt wird.

Schritte zur Fehlerbehebung

Schritt 1: visuelle Inspektion
Überprüfen Sie den Zylinder auf sichtbare Beschädigungen, Öllecks, zunehmende Fehlausrichtungen und Verunreinigungen. Achten Sie besonders auf die Stange, die Dichtungen und die Armaturen.

Schritt 2: Drucktests
Testen Sie den Hydraulikdruck an den Zylinderanschlüssen, um festzustellen, ob das Problem aus dem Zylinder selbst oder dem breiteren Hydrauliksystem stammt.

Schritt 3: Siegelbewertung
Überprüfen Sie die inneren Dichtungen, wenn der Zylinder zerlegt wird. Suchen Sie nach Abflachen, Rissen, Schwellungen oder Extrusionen - signifikant, die auf Flüssigkeitsinkompatibilität oder Verschleiß hinweisen.

Schritt 4: Ausrichtung und Montage überprüfen
Stellen Sie sicher, dass der Zylinder ordnungsgemäß mit der Lastrichtung ausgerichtet ist und dass die Montagehardware sicher und unbeschädigt ist.

Schritt 5: Flüssigkeitszustand analysieren
Überprüfen Sie die Hydraulikflüssigkeit auf Verfärbung, Metallpartikel oder Kontaminationen. Schmutzige oder degradierte Flüssigkeit sollte ersetzt und Filter untersucht werden.

Wann reparieren vs. ersetzen

Reparieren wann:

• Das Problem ist auf Dichtungen, Lager oder Oberflächenverschleiß beschränkt.
• Zylinderlauf und Stange sind strukturell intakt.
• Ausfallzeiten und Reparaturkosten sind überschaubar.
• Für das Zylindermodell ist ein Reparaturset erhältlich.

Ersetzen, wann:

• Die Stange ist stark gebogen oder bewertet.
• Der Zylinder hat eine ausgedehnte Korrosion oder Müdigkeitsrisse.
• Ansatz der Reparaturkosten oder übertreffen die Ersatzkosten.
• Die Leistung kann durch Reparaturen nicht zuverlässig wiederhergestellt werden.

Zu wissen, wann man repariert und wann ein Zylinder ersetzt ist, ist ein Gleichgewicht zwischen Kosten, Zeit und Risiko. Schnelle Eingriffe und ordnungsgemäße Diagnose können die Ausfallzeiten des Gesamtsystems verringern und verbundene Komponentenschäden verhindern.

Hydraulikzylinderreparatur

Im Laufe der Zeit können hydraulische Zylinder Verschleiß und Schäden erleben, die mehr als routinemäßige Wartung erfordern. Durch die Reparatur eines hydraulischen Zylinders kann die Leistung wiederhergestellt und seine Betriebsdauer verlängern - oft zu geringeren Kosten als zu einem vollständigen Ersatz. Abhängig von der Schwere und Art des Problems können Reparaturen vom einfachen Versiegelungsersatz bis zur Wiederherstellung des Vollstangens oder der Übernahme von Fassungen reichen.

Grundlegende Reparaturtechniken

1. Demontage:
Beginnen Sie damit, den Zylinder sicher vom Hydrauliksystem zu trennen und ihn aus der Ausrüstung zu entfernen. Reinigen Sie das Äußere gründlich, um eine Kontamination zu verhindern. Das Gerät sorgfältig zerlegen und die Ausrichtung von Komponenten für eine genaue Zusammensetzung feststellen.

2. Inspektion von Komponenten:
Jede Komponente - Piston, Stangen, Dichtungen, Zylinderlauf und Drüse - sollten auf Verschleiß, Verformung, Korrosion oder Risse inspiziert werden. Zu den häufigen Inspektionsinstrumenten gehören Bremssättel, Mikrometer und Zifferblattindikatoren.

3.. Polieren und Reinigung:
Kleinere Kratzer an Stäben können häufig mit feinkörnigen Schleifmitteln poliert werden. Die Reinigung der inneren Oberflächen ist wichtig, um Metallpartikel, Schlamm oder abgebaute Flüssigkeitsreste zu entfernen.

4. Austausch von abgenutzten Teilen:
Beschädigte oder abgenutzte Dichtungen, Buchsen und Verschleißringe sollten mit Herstellern zugelassenen Kits ersetzt werden. Wenn die Stange abgestoßen oder gebogen ist, kann es sich um eine Glätte oder Wiederholung handeln.

5. Zusammenbau und Tests:
Nach dem Austausch der erforderlichen Teile den Zylinder nach ordnungsgemäßen Drehmomentspezifikationen wieder zusammenbauen. Führen Sie einen Drucktest- oder Zyklustest durch, um die Versiegelungsintegrität und einen reibungslosen Betrieb zu überprüfen, bevor der Zylinder neu installiert wird.

Versiegelung Austausch

Dichtungsversagen ist einer der häufigsten Gründe für eine fehlfunktionische Funktion von Hydraulikzylinder. Das Ersetzen von Dichtungen ist in der Regel eine kostengünstige Reparatur, die die Leistung wiederherstellen und Lecks vermeiden kann.

Sie ersetzen Sie nach Dichtungen:

• Stangendichtungen: Verhindern, dass Flüssigkeit aus dem Zylinder austritt.

• Kolbenversiegelungen: Druck zwischen Zylinderkammern beibehalten.

• Wischer Siegel: Entfernen Sie Verunreinigungen aus der Stange, während sie sich zurückzieht.

• O-Ringe und Backup-Ringe: Bereitstellung zusätzlicher Versiegelung an kritischen Verbindungen.

Best Practices:

• Verwenden Sie immer Robben, die den Originalspezifikationen entsprechen.

• Reinigen Sie die Dichtungsnuten und überprüfen Sie auf Nicks oder Grat, bevor Sie neue Dichtungen installieren.

• Dichtungen mit kompatiblen hydraulischen Flüssigkeit vor dem Zusammenbau, um trockene Starts zu vermeiden, mit kompatiblen Hydraulikflüssigkeit schmieren.

Wann man professionelle Reparaturdienste sucht

Während grundlegende Reparaturen im eigenen Haus mit den richtigen Werkzeugen und Erfahrung durchgeführt werden können, erfordern einige Situationen die Aufmerksamkeit von Experten:

• Schwere Schäden: Eine tiefe Bewertung von Stangen, rissigen Fässern oder gebrochenen Endkappen erfordern häufig spezialisierte Bearbeitung oder Schweißen.

• Präzisionsanforderungen: Zylinder in hochpräzisen Geräten oder sicherheitskritischen Anwendungen sollten von zertifizierten Technikern repariert und getestet werden.

• Benutzerdefinierte Zylindern: Reparaturen für kundenspezifische oder ungewöhnliche Zylinder können die Beschaffung von speziellen Teilen oder umgekehrten Komponenten umfassen.

• Test und Zertifizierung: Professionelle Geschäfte bieten häufig nach dem Repair Tests (Druckprüfung, Leckageprüfungen) und bieten Garantien für ihre Arbeit an.

Die Partnerschaft mit einem erfahrenen hydraulischen Reparaturservice kann das Risiko von unsachgemäßen Reparaturen verringern und sicherstellen, dass der Zylinder OEM -Spezifikationen und Sicherheitsstandards erfüllt.

Eine zeitnahe und effektive hydraulische Zylinderreparatur kann die Leistung wiederherstellen, die Ausfallzeiten der Ausrüstung reduzieren und die Lebensdauer wertvoller Maschinen verlängern. Zu wissen, welche Themen intern behandelt werden können und welche professionelle Fachkenntnisse erforderlich sind, ist der Schlüssel zur Verwaltung der langfristigen Betriebseffizienz.

Hersteller von Top Hydraulikzylinder

Wenn Zuverlässigkeit, Sicherheit und Leistung nicht verhandelbar sind, ist die Auswahl hydraulischer Zylinder von vertrauenswürdigen Herstellern von wesentlicher Bedeutung. Renommierte Lieferanten bieten nicht nur qualitativ hochwertige Produkte an, sondern bieten auch technische Support, Anpassungsdienste und globale Logistikfunktionen an. Im Folgenden finden Sie einige der führenden Hersteller in der hydraulischen Zylinderindustrie, die für ihre Innovation, Haltbarkeit und Einhaltung internationaler Standards anerkannt sind.

Parker Hannifin

Überblick:
Parker ist ein weltweit führender Anbieter von Motion and Control Technologies und bietet eine breite Palette von hydraulischen Zylindern für industrielle und mobile Anwendungen an. Ihre Zylindern sind bekannt für Präzisionstechnik, Haltbarkeit und Unterstützung für Hochdruckumgebungen.

Produktangebote:

• Schwerlaste Industriezylindern
• NFPA -Stangenstangenzylinder
• Maßgeschneiderte Zylindern für Bergbau-, Meeres- und Öl- und Gassensektoren

Bosch Rexroth

Überblick:
Bosch Rexroth bietet ein umfassendes Portfolio an hydraulischen Aktuatoren, einschließlich Standard- und Mitte -Zylinderlösungen. Ihre Produkte erfüllen internationale Qualitätsstandards und werden in Sektoren wie Energie, Infrastruktur und schwere Maschinen eingesetzt.

Produktangebote:

• Mühlen- und Stangenstangenzylinder
• Teleskopzylinder für mobile Anwendungen
• Intelligente Zylinder mit integrierten Positionssensoren

Raupenhydraulik

Überblick:
Caterpillar erstellt Hochleistungshydraulikzylinder für eine eigene Bau- und Bergbaugeräte, liefert aber auch weltweit OEMs. Diese Zylinder werden unter extremen Bedingungen zur Haltbarkeit ausgelegt.

Produktangebote:

• Robuste Zylindern für Dämpfer, Lader und Bagger
• Dichtungssysteme und korrosionsresistente Stäbchen mit Langzeiten
• Wiederaufbau- und Reparaturdienste

Eaton Hydraulics

Überblick:
Eaton bietet Hochleistungshydraulikzylinder, die auf mobile und industrielle Systeme zugeschnitten sind. Mit einem starken Schwerpunkt auf Zuverlässigkeit werden ihre Zylindern in der Landwirtschaft, in der Meeres- und der Luft- und Raumfahrtindustrie eingesetzt.

Produktangebote:

• Industriezylinder Großbuchse
• Kompakte mobile Gerätezylinder
• Hochgeschwindigkeits-Aktuatoren mit hohen Zyklus

Hydratech Industries

Überblick:
Hydratech Industries ist spezialisiert auf großflächige und maßgeschneiderte hydraulische Zylinder und dient Sektoren wie Windenergie, Offshore-Bohrungen und schwerem Transport. Sie sind bekannt für ihre technische Expertise und ihre projektspezifische Designunterstützung.

Produktangebote:

• Zylinder mit großer Durchmesser und Langstreicher
• Hydraulik -Tonhöhenzylinder für Windkraftanlagen
• Zylinder für Offshore -Krane und Jacking -Systeme

Ligonindustrie

Überblick:
Als einer der größten nordamerikanischen Lieferanten hydraulischer Zylinder arbeitet Ligon über ein Netzwerk von Unternehmen, die jeweils Nischenmärkte bedienen. Ihre Flexibilität und Reaktionsfähigkeit machen sie zu einem bevorzugten Lieferanten für benutzerdefinierte und OEM -Lösungen.

Produktangebote:

• Schweißkörper- und Spurstangenzylinder
• Teleskopzylinder für Dump- und Müllfahrzeuge
• Kurze Vorlaufzeit für die benutzerdefinierte Produktion

Diese Hersteller stellen einen Querschnitt des Marktes für Hydraulikzylinder aus, von standardisierten Massenproduktionszylinder bis hin zu hochmobilen Einheiten für komplexe Anwendungen. Bei der Auswahl eines Herstellers werden nicht nur Produktspezifikationen, sondern auch technische Support, globale Service -Netzwerke und die Fähigkeit zur Erfüllung der Compliance- oder Zertifizierungsanforderungen berücksichtigt.

Zukünftige Trends in der Hydraulikzylindertechnologie

Während die Branchen auf effizientere, intelligentere und umweltbewusste Maschinen voranschreiten, entwickelt sich die Hydraulikzylindertechnologie weiter. Fortschritte bei Materialien, Elektronikintegration und Designoptimierung prägen die Zukunft dieser kritischen Komponenten. Im Folgenden finden Sie wichtige Trends, die in den kommenden Jahren die hydraulische Zylinderentwicklung und -anwendung beeinflussen sollen.

Fortschritte bei Materialien und Oberflächenbehandlungen

Um höhere Leistungsanforderungen zu erfüllen und die Lebensdauer zu verlängern, nehmen die Hersteller fortschrittliche Materialien und Oberflächentechnologien ein:

• Hochfeste Legierungen: Die Verwendung von Wärmebehandlungsstahl und Verbundwerkstoffen erhöht die Ladungskapazität, ohne dass übermäßiges Gewicht hinzugefügt wird.
• Korrosionsbeständige Beschichtungen: Chromalternativen wie nickelbezogene oder mit Keramik beschichtete Stäbe bieten eine verbesserte Resistenz gegen Verschleiß, Chemikalien und Umweltverschlechterung.
• Low-Friktions-Liner und Versiegelungsmaterialien: Neue Polymere und synthetische Materialien reduzieren den Energieverlust und verbessern die Bewegungsglättung unter hohem Druck.

Diese materiellen Innovationen tragen zu längeren Wartungsintervallen und zuverlässigerem Betrieb unter harten oder kontinuierlichen Bedingungen bei.

Smart hydraulische Zylinder und IoT -Integration

Mit dem wachsenden Einsatz von Industrie-4,0-Technologien werden hydraulische Zylinder zunehmend in Sensoren und Steuerungssysteme integriert, um die Überwachung und Automatisierung von Echtzeit zu ermöglichen.

• Position und Drucksensoren: Eingebettete Sensoren bieten kontinuierliches Feedback zur Kolbenposition, Lastkraft und Druck, die Genauigkeit und Sicherheit verbessert.
• Bedingungsüberwachung: Intelligente Zylindern erkennen frühe Anzeichen von Verschleiß, Leckage oder Überlastung, um die Vorhersagewartung zu ermöglichen und Ausfallzeiten zu minimieren.
• Ferndiagnostik: Angeschlossene Zylinder übertragen Betriebsdaten an zentralisierte Systeme zur Leistungsverfolgung und zur Fehlerbehebung der Fernbedienung.

Diese Merkmale sind besonders wertvoll in Sektoren wie Bergbau, Logistik, Luft- und Raumfahrt und automatisierter Fertigung, in denen Betriebszeit und Präzision missionskritisch sind.

Verbesserungen der Energieeffizienz

Die Reduzierung des Energieverbrauchs in Hydrauliksystemen hat sich aufgrund der steigenden Betriebskosten und Umweltprobleme zu einer Priorität geworden.

• Lastempfehlung Hydraulik: Adaptive Systeme passen den Flüssigkeitsfluss und den Druck an den Lastbedarf ein und verringern und reduzieren überschüssigen Energieverbrauch.
• Leichtes Zylinder Design: Verbesserte Materialien und strukturelle Optimierung helfen, das Gewicht zu verringern, was wiederum den Strombedarf bei mobilen Geräten verringert.
• Elektrohydraulische Hybridsysteme: Die Integration von elektrischen Laufwerken mit hydraulischen Aktuatoren verbessert die Kontrolle und verringert den Energieverlust im Vergleich zu herkömmlichen Systemen.

Diese Fortschritte zielen darauf ab, hydraulische Zylinder nachhaltiger zu gestalten und gleichzeitig die Leistung in anspruchsvollen Anwendungen aufrechtzuerhalten oder zu verbessern.

Anpassung und modulares Design

Moderne Geräte erfordert häufig maßgeschneiderte Lösungen und nicht eher von den Streifenkomponenten. Die Hersteller bewegen sich in Richtung modularerer, anpassbarer Zylinderkonstruktionen:

• Konfigurierbare Zylinderplattformen: Kunden können die Bohrungsgröße, die Schlaganfalllänge, den Montagestil und die Sensorpakete aus einem standardisierten Satz von Optionen angeben.

• Anwendungsspezifische Lösungen: Von kompakten Zylindern für platzbegrenzte Systeme bis hin zu übergroßen Zylinder für Offshore-Operationen ermöglicht die Anpassung eine bessere Ausrichtung auf den funktionalen Anforderungen.

Diese Verschiebung in Richtung Modularität verkürzt die Vorlaufzeiten und macht Hochleistungslösungen in Branchen zugänglicher.

Hydraulische Zylinder sind nicht mehr nur einfache mechanische Geräte. Da intelligente Technologien und nachhaltige technische Praktiken stärker in industrielle Systeme integriert werden, entwickeln sich hydraulische Zylinder zu intelligenten, effizienten und anwendungsbewussten Komponenten. Diese Innovationen versprechen, die Leistung zu verbessern, die Betriebskosten zu senken und neue Möglichkeiten in den Bereichen Bau, Fertigung, Energie und darüber hinaus zu eröffnen.

Abschluss

Hydraulikzylinder sind grundlegende Komponenten in Kranichen und Hochleistungsmaschinen, die die lineare Kraft und die präzise Bewegung für komplexes Anheben, Pushing und Positionierungsaufgaben liefern. Verstehen Sie die verschiedenen Typen - z. B. einzelne Schauspiel-, doppelte Schauspiel-, Teleskop-, Schweiß- und Spurstangenzylinder - bei der Auswahl der richtigen Lösung für bestimmte Anwendungen.

Kranhydraulikzylinder müssen strenge Anforderungen nach Belastungskapazität, Sicherheit und Umweltwiderstand erfüllen, während Hochleistungszylinder in erdbeweglichen, Bergbau- und Industriepressen Haltbarkeit, Druckdauer und zuverlässige Versiegelung erfordern. Durch die Auswahl eines Hydraulikzylinders werden die Lastanforderungen, der Betriebsdruck, die Schlaganfalllänge, der Montagestil und die Umweltfaktoren sorgfältig geprüft, um eine optimale Leistung und Langlebigkeit zu gewährleisten.

Die regelmäßige Wartung, einschließlich Inspektionen, Schmiermittel und vorbeugende Pflege, spielt eine entscheidende Rolle bei der Verhinderung häufiger Probleme wie Lecks, langsamer Betrieb und Stabschäden. Die rechtzeitige Fehlerbehebung und Reparaturen, unabhängig davon, ob sie intern oder professionelle Dienstleistungen durchgeführt werden, helfen, kostspielige Ausfallzeiten zu vermeiden und die Lebensdauer der Zylinder zu verlängern.

Die Partnerschaft mit seriösen Herstellern gewährleistet den Zugang zu Qualitätskomponenten, die für anspruchsvolle Bedingungen entwickelt und durch den technischen Support unterstützt werden. Mit Blick auf die Zukunft führen die Fortschritte bei Materialien, intelligente Sensorintegration, Energieeffizienz und modulares Design die Entwicklung hydraulischer Zylinder in schlauer, effizientere und anpassbare Lösungen.

Durch die Auswahl des entsprechenden hydraulischen Zylinders und die effektive Aufrechterhaltung können die Betreiber die Leistung der Geräte verbessern, die Sicherheit verbessern und die Betriebskosten senken-Kee-Faktoren für den Erfolg einer Hochleistungs- oder Krananwendung.
