Entdecken Sie Hydraulikzylinder: Wie sie Ihre Maschinen antreiben

Hydraulikzylinder sind wesentliche Komponenten moderner Maschinen und spielen eine entscheidende Rolle in Branchen wie dem Baugewerbe und der Landwirtschaft bis hin zur Fertigung und dem Transportwesen. Wird oft genannt Linearantriebe , Hydraulikzylinder umrüsten hydraulische Energie in mechanische Kraft um Dadurch können schwere Maschinen bewegt, gehoben, geschoben und präzise Arbeiten ausgeführt werden. Ihr hohes Kraft-Größen-Verhältnis, ihre Vielseitigkeit und Haltbarkeit machen sie unverzichtbar in technischen und industriellen Anwendungen.

Was sind Hydraulikzylinder ?

A Hydraulikzylinder ist ein mechanischer Aktuator, der erzeugt lineare Bewegung und Kraft durch die Verwendung von unter Druck stehender Hydraulikflüssigkeit, typischerweise Öl. Im Gegensatz zu elektrischen oder pneumatischen Aktuatoren können Hydraulikzylinder bei kompakter Bauweise eine sehr hohe Kraft liefern, was sie ideal für schwere Maschinen macht.

Schlüsselkomponenten

• Zylinderrohr: Der Haupthohlkörper, in dem sich der Kolben bewegt.
• Kolben: Wandelt hydraulischen Druck in mechanische Bewegung um.
• Kolbenstange: Überträgt Bewegung auf die beweglichen Teile der Maschine.
• Dichtungen: Stellen Sie sicher, dass die Hydraulikflüssigkeit im Zylinder bleibt und den Druck aufrechterhält.
• Endkappen: Sichern Sie den Zylinder und sorgen Sie für Befestigungspunkte.

Wie hydraulische Zylinder funktionieren

Hydraulikzylinder arbeiten basierend auf Pascalsches Gesetz , was besagt, dass der auf eine eingeschlossene Flüssigkeit ausgeübte Druck gleichmäßig in alle Richtungen übertragen wird. Die Betrieb umfasst:

1. Hydraulikflüssigkeit gelangt in den Zylinder unter Druck.
2. Der Druck drückt den Kolben , wodurch eine lineare Bewegung verursacht wird.
3. Kolbenstange fährt aus oder ein und überträgt die Kraft auf die angeschlossene Maschine.

Moderne hydraulische Systeme umfassen Pumpen, Behälter und Ventile zur Steuerung von Durchfluss, Druck und Geschwindigkeit und ermöglicht so einen präzisen und reibungslosen Betrieb.

Arten von Hydraulikzylindern

Hydraulikzylinder gibt es je nach Bauart und Einsatzzweck in verschiedenen Ausführungen:

Anwendungen von Hydraulikzylindern

Aufgrund ihrer Eigenschaften sind Hydraulikzylinder weit verbreitet Kraft, Zuverlässigkeit und Präzision :

• Baumaschinen: Bagger, Bulldozer, Kräne und Lader sind zum Graben, Heben und Bewegen schwerer Materialien auf Zylinder angewiesen.
• Fertigung & Automatisierung: Pressmaschinen, Spritzgussmaschinen und Robotersysteme verwenden Zylinder für wiederholbare, kontrollierte Bewegungen.
• Landwirtschaft: Traktoren, Erntemaschinen und Pflüge nutzen Hydraulikzylinder zur Einstellung von Anbaugeräten und zur effizienten Ausführung schwerer Aufgaben.
• Transport: Muldenkipper, Gabelstapler und Müllwagen verwenden Zylinder zum Heben, Kippen und Bewegen von Lasten.
• Marine & Luft- und Raumfahrt: Zylinder steuern Lenkung, Fahrwerke, Luken und andere schwere bewegliche Teile.

Vorteile der Verwendung von Hydraulikzylindern

1. Hohe Kraftabgabe: Mit seiner kompakten Struktur können schwere Lasten bewegt oder gehoben werden.
2. Präzision und Kontrolle: Durchflussregelventile ermöglichen eine genaue Steuerung von Geschwindigkeit, Kraft und Position.
3. Haltbarkeit: Entwickelt, um rauen Arbeitsumgebungen und Dauerbetrieb standzuhalten.
4. Vielseitigkeit: Erhältlich in verschiedenen Größen, Typen und Montagekonfigurationen.
5. Energieeffizienz: Hydrauliksysteme können Energie effizient auf mehrere Zylinder verteilen.
6. Anpassung: Hublänge, Druck und Montage der Zylinder können individuell an bestimmte Maschinen angepasst werden.

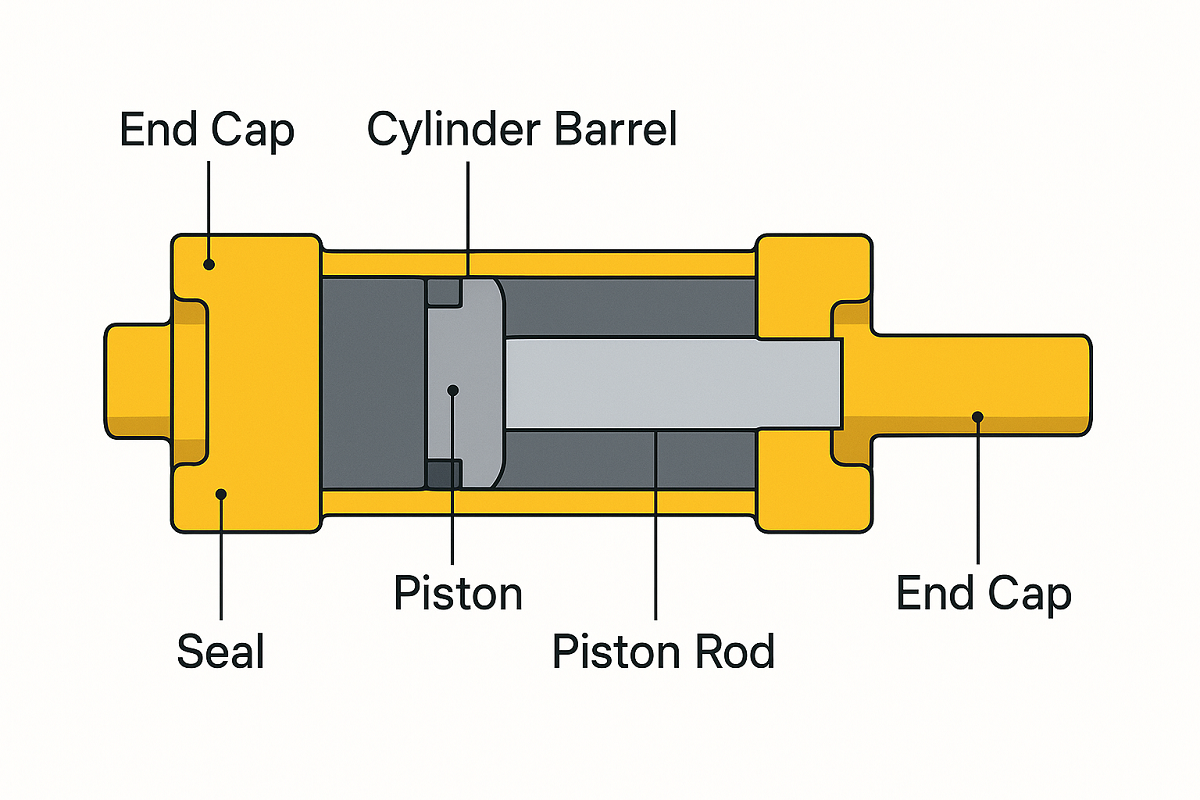

Visuelles Diagramm eines Hydraulikzylinders

 ------------------------- |       Endkappe | ------------------------- |        Siegel | ------------------------- |      Zylinderrohr ||  ------------------- || |     Kolben |  ||  ------------------- | ------------------------- |        Kolbenstange | -------------------------

Figure 1: Basic structure of a hydraulic cylinder showing key components.

Abschluss

Hydraulikzylinder sind die Kraft hinter modernen Maschinen wandelt hydraulischen Druck in kontrollierte lineare Bewegung um. Sie sind im Bauwesen, in der Fertigung, in der Landwirtschaft, im Transportwesen und in der Luft- und Raumfahrt von entscheidender Bedeutung. Durch das Verständnis der verschiedenen Typen, Funktionsprinzipien und Anwendungen von Hydraulikzylindern können Ingenieure und Bediener das Beste daraus machen Effizienz, Zuverlässigkeit und Sicherheit im Maschinenbetrieb.

Ob es ein ist Einfachwirkender Zylinder für einfache Hebeaufgaben oder ein Doppeltwirkender Teleskopzylinder für schwere Baumaschinen Diese Aktuatoren sind das Herzstück der industriellen Bewegungssteuerung und bieten beides Stärke und Präzision .
